今日はUIViewで使用される座標システムを勉強しておこう。何度やっても忘れるので何度でも繰り返して覚えるしかない。

CGFloat

素人には意味が分からなかったけど、iOS フレームワークの開発過程の中で、UIViewの座標系を扱う型は、SwiftのDouble型でもFloat型でもなく、CGFloatを使わなければならない。ということは、SwiftのDouble型もしくはFloat型から変換(イニシャライザーを使って作る)してやらなければならない。APIのパラメータもCGFloat型なので間違えてDouble型を与えるとエラーになるので注意。

let cfg = CGFloat(aDouble)

CGPoint

単純なstruct型で2つのCGFloat型のプロパティ「x」と「y」を持ちます。

var point = CGPoint(x: 37.0, y: 55.2)
point.y -= 30
point.x += 20.0

CGSize

言わずと知れた大きさを表すCGFloat型のプロパティ「width」と「height」を持ちます。

var size = CGSize(width: 10.0, height: 50.5)
size.width += 43.5
size.height -= 76

CGRect

先ほどのCGPointとCGSizeをプロパティに持つStruct型で長方形の情報を持ちます。

struct CGRect {
    var origin: CGPoint
    var size: CGSize
}

let rect = CGRect(origin: aCGPont, size: aCGSize)

CGRectには数多くのプロパティやメソッドが用意されています。

var minX: CGFloat          // 左端
var midY: CGFloat          // 垂直方向の中点
intersects(CGRect) -> Bool // 交差部分があるかどうか？
intersect(CGRect)          // 交差させる
contains(CGPoint) -> Bool  // ポイントが含まれるかどうか？

ここまでがデータストラクチャで座標システムは次のエントリーのように考えます。

f:id:yataiblue:20150126142413j:plain

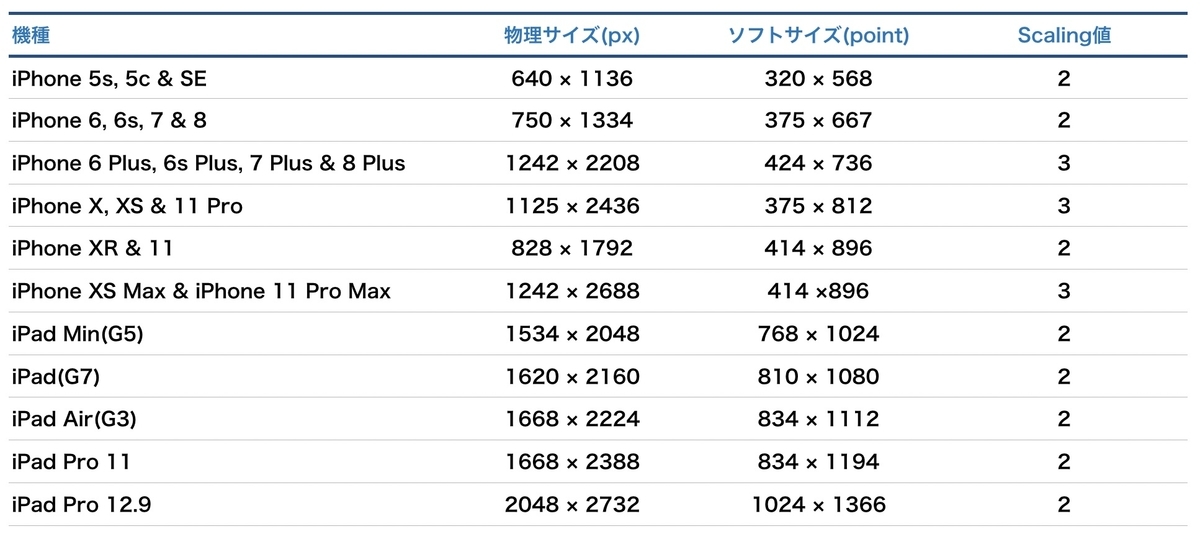

そして単位がピクセルではなくポイントという話もしました。

f:id:yataiblue:20200329133913j:plain

1ポイントのピクセル数を調べたいときはUIViewのプロパティ var contentScaleFactor: CGFloatを見ます。

UIViewのポジショニングのまとめ

superviewから見てUIViewの位置を決めるために「frame」と「center」を使います。

次のシェーマで説明します。ViewAがsuperviewの場合、実際はViewBのようにローテートされているケースはほとんどありませんが。これを見るとbounds.sizeとframe.sizeが全く違うということが分かり易いと思います。
f:id:yataiblue:20150317170402j:plain

ViewBの「bounds」はViewBの描画エリアを示していて「 ( (0, 0), (200, 250) )」になります。
ViewBの「frame」はViewA(スーパービュー)からみてViewBの描画エリアの範囲を示しているので「 ( (140, 65), (320, 320) )」になります。
ViewBの「center」は「(300, 225)」ということになり、これはViewA(スーパービュー)からみたViewBの中心点です。

ViewB自身の中心は、「(bounds.midX, bounde.midY) = (100, 125)」ということです。

Scroll Viewを扱う場合は画面サイズより大きなイメージを扱うことになります。

yataiblue.hatenablog.com

ゲーム開発をするためにSKSpriteKitを使うならUIViewの派生クラスSKViewは異なる座標システムを持っています。

yataiblue.hatenablog.com

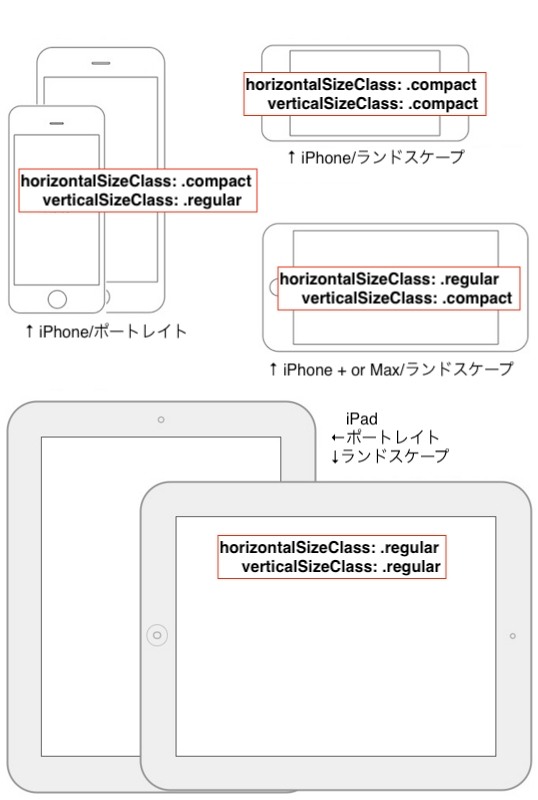

2020年8月現在、AppleはMacシリーズに自社のシリコンチップを搭載することを明言しています。今後も開発のクロスプラットフォーム化が進んでいくことになるのでしょう。となると多種の画面サイズに合わせたデザインをする必要があります。iPhoneとiPadでさえ、サイズの違いを意識して開発しないといけないのですが、そこで、まだまだ重要なのがSize Classだろう。そのプロパティをここにまとめます。

f:id:yataiblue:20200802133159j:plain
